Echelle Modèle 04 TINA DIVISEE inox 316L

Réf. : ECHELLE TINA DIVISEE MODELE 04

RéférenceECHELLE TINA DIVISEE MODELE 04
MarqueIDEAL Edelstahl
Matières 100% Inox
OrigineJDEAL
Type de bassins
Matières

Descriptif produit :

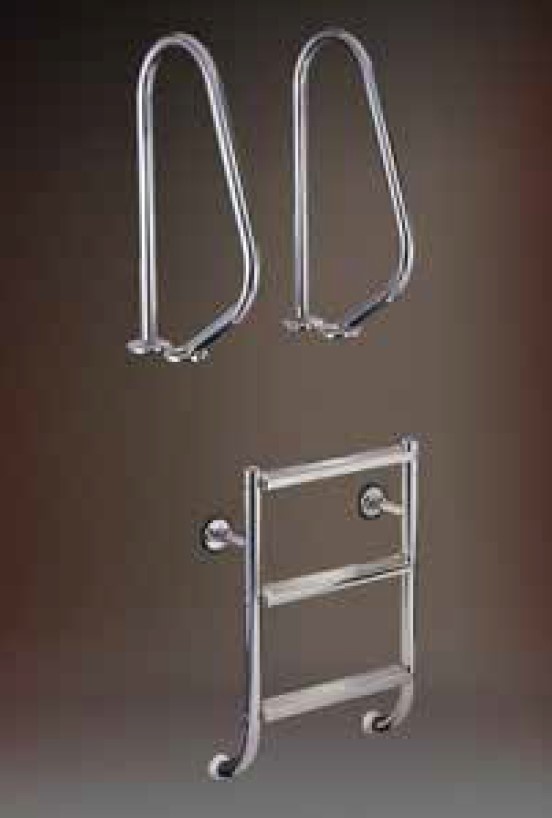

MODÈLE 04 // ÉCHELLE TINA DIVISEE

APPLICATION :

Piscines privées avec paroi verticale



DESCRIPTION :

Partie échelle :

Acier inoxydable *V4A*, poli, longeron ø40 mm, supports ø25 mm,

marches profilées antidérapantes, profondeur de marche 75 mm,

espacement vertical des pas 250/280 mm,

Largeur du longeron central central 485 mm,



...-nombre de marche pour une profondeur de piscine de ...



Profondeur minimum de bassin

pour 2 marches

780 mm

pour 3 marches

1060 mm

pour 4 marches

1340 mm

pour 5 marches

1620 mm





Poignées :

Acier inoxydable *V4A*, poli, longeron ø40 mm, hauteur 800 mm,

Type 150R (espacement des brides 150 mm),

Saillie derrière le bord de la piscine d'environ 450 mm

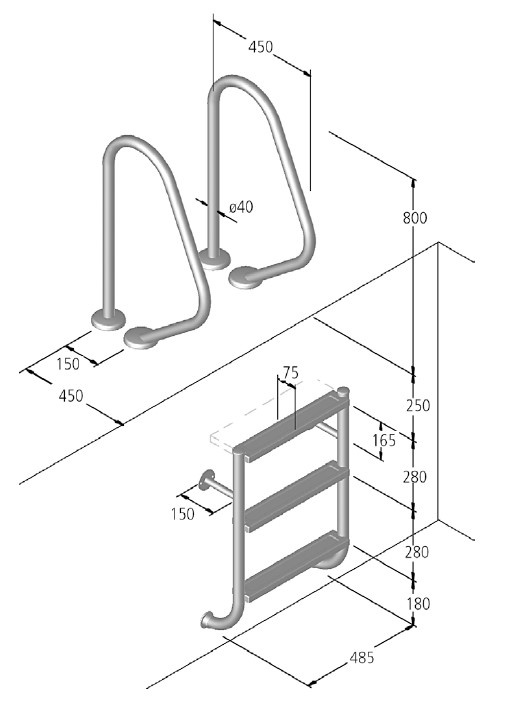

Conception selon cette fiche de dimensions



FIXATION :

Partie échelle (standard) :

Montage de bride (bride ø75 mm/cercle de boulons ø55 mm)

en haut de la paroi verticale de la piscine,

dans le bassin sous le tampon



Partie échelle (pour commande spéciale) :

Au lieu du support de tampon, montage sur bride

(bride ø97 mm/cercle de boulons ø73 mm)

aux extrémités inférieures du longeron



Poignées :

Montage sur bride (bride ø97 mm/cercle de boulons ø73 mm)

sur le bord fini de la piscine, y compris les rosaces



RACCORDS:

Sont inclus.



DONNÉES DE COMMANDE :

N° d'article (voir liste de prix actuelle)

Accessoires

POUR LES COMMANDES SPÉCIALES :

  • Marche de sécurité (peut également être installé ultérieurement), profondeur de bande de roulement 180 mm,
  • Marches éclairées (ne peuvent pas être installées ultérieurement),
  • Contre-brides pour piscines en polyester ou en feuille,
  • La partie échelle peut également être connectée aux poignées de la série 16
  • Ions chlorure admissibles pour le matériau V2A = 150 mg/l ; pour *V4A* = 400 mg/l
