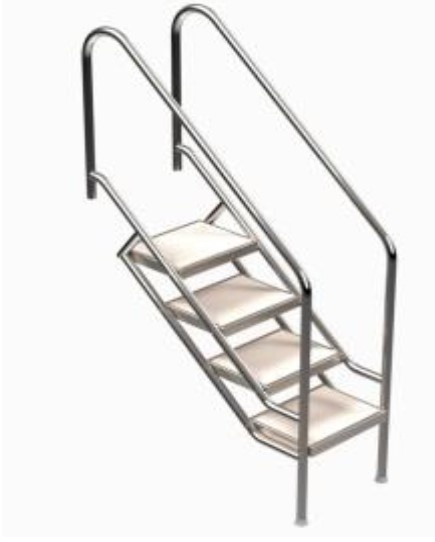

ESCALIER MIAMI. Modèle 08.1 VARIO

Descriptif produit :

APPLICATION :

Piscines privées

DESCRIPTION :

Barres en inox *V4A*, polies, longeron ø40 mm,

Marche en ABS profilée antidérapante ou marches gaufrier en acier inoxydable,

Profondeur de marche 360 mm,

Profondeur disponible de la marche 250 mm,

Espacement vertical des marches 200 mm,

Saillie derrière le bord du bassin 150 mm,

Hauteur de la main courante au-dessus du bord de la piscine 850 mm,

Pente de l’escalier 39°, largeur centrale longeron 500 mm,

...-escalier, pour une profondeur de bassin de ...,

VARIO sans kit de montage

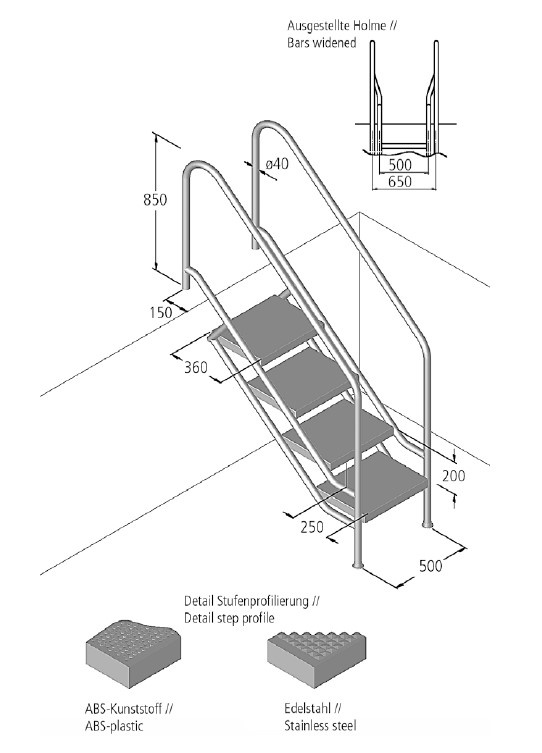

Conception selon cette fiche dimensionnelle

FIXATIONS (variables) :

Avec kit de montage modèle 66:

Dans les supports de montage à bétonner dans le tampon du bassin

ou montage par brides de fixation dans la finition du bassin et du bord de bassin.

RACCORDS :

Sont inclus dans la livraison (sans kit de montage).

DONNÉES DE COMMANDE :

N° d’article (voir liste de prix actuelle), nom du modèle,

Profondeur de la piscine, nombre de marches, marches ABS ou acier inoxydable

Type du plateau de marches,

Kit de montage souhaité.

COMMANDES SPÉCIALES :

• Mains courantes élargies à 650 mm (la largeur de marche reste la même 500 mm)
• Projection plus grande derrière le bord du bassin
• Modèle SWING 08.2 (voir fiche suivante)

NORMES :

Dans les piscines publiques, selon DIN EN 13451-2 Le modèle 13 (largeur 1000 mm) peut être utilisé.

Ions chlorure admissibles pour le matériau V2A = 150 mg/l; pour *V4A* = 400 mg/l

Accessoires

Kit d’assemblage : douilles d’ancrage référence 664421

Kit d’assemblage : brides de fixation référence 664422
