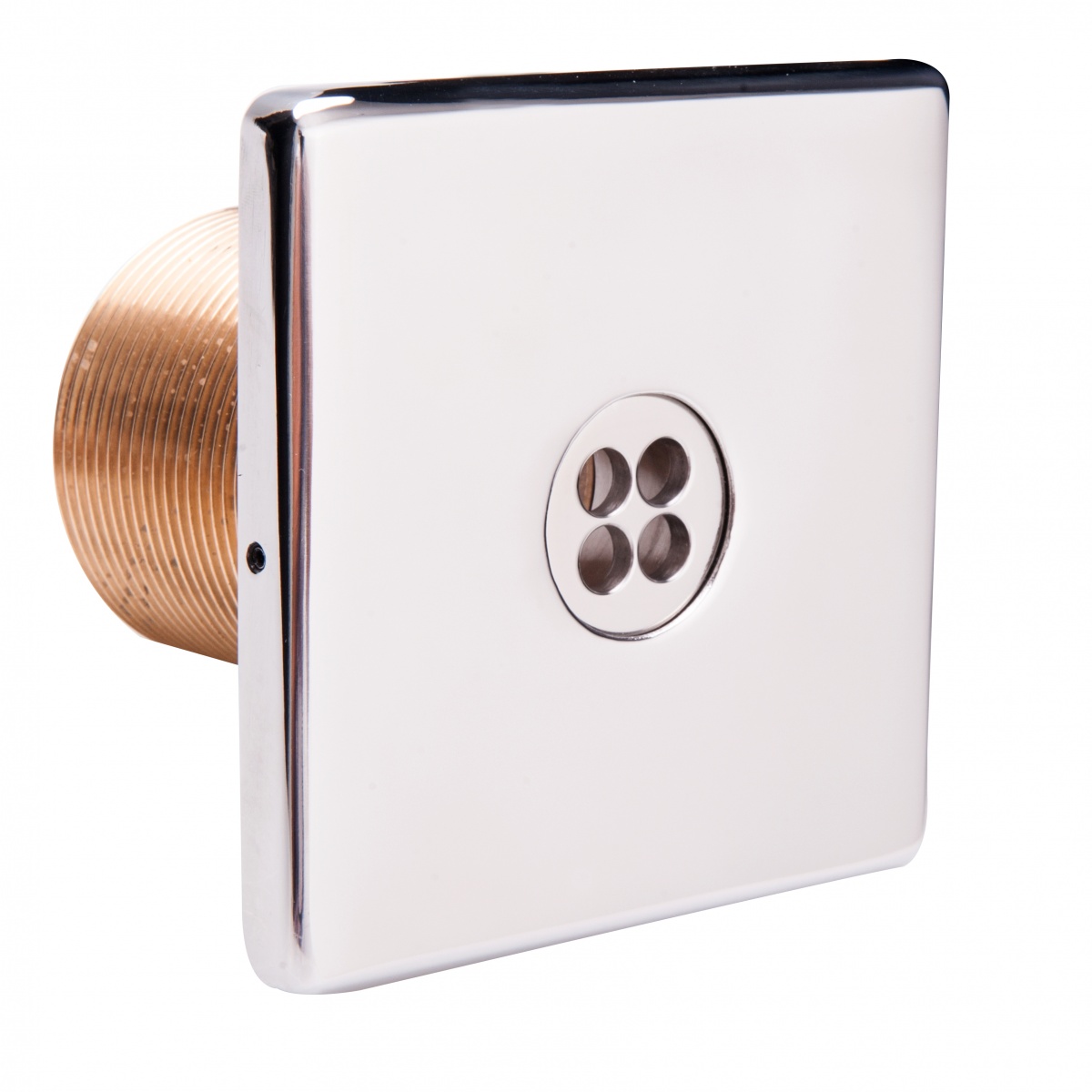

Buses de refoulement carrée avec couvercle INOX et rotule orientable 4 trous ø8 mm '4x8) DIN EN conformes pour piscines carrelées et pré-fabriquées
Réf. : BUSE DE REFOULEMENT CARREE INOX A ROTULE 4x8 DIN - Codes : 3140320 - 3140420
| Référence | BUSE DE REFOULEMENT CARREE INOX A ROTULE 4x8 DIN |
|---|---|
| Marque | Allfit |
| Code | 3140320 - 3140420 |
| Diamètre | 100 mm |
| Débit | 10 m³/h m³/h |
| Matières | Inox / Laiton Rouge, Inox / Bronze |
| Origine | Hugo Lahme |
Type de bassins
Matières
Normes
DINENDescriptif produit :
|
Références INOX |
Désignation |
|
|
laiton |
bronze |
|
|
3140320 |
3140321 |

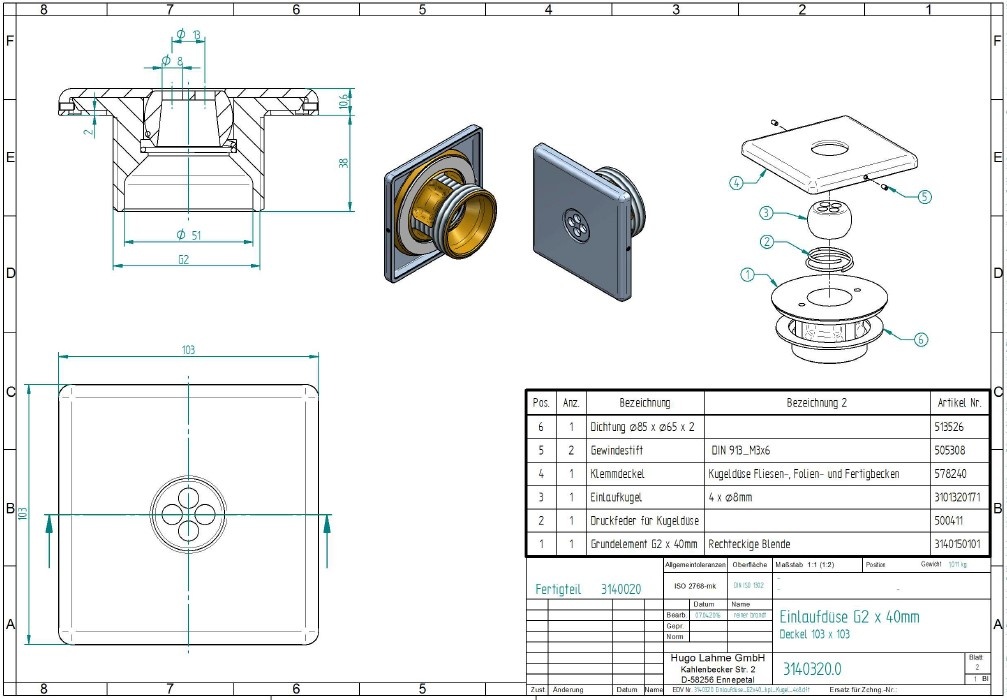

Couvercle carré 103x103 Inox 316L, rotule 4x8, buse 40 mm G1½ externe DIN EN |
|
3140420 |
3140421 |
Couvercle carré 103x103 Inox 316L, rotule 4x8, buse 70 mm G1½ externe DIN EN |
Selon la norme DIN ISO 228 BSPP (DIN 259) voici les correspondances entre G et diamètre extérieur maxi en mm : G1 = 33,25 mm / G1½ = 47,80 mm / G2 = 59,61 mm / G2½ = 75,18 mm
Note importante : l'ajustement de l'horizontalité des enjoliveurs carrés se fait facilement grâce aux deux petites vis pointeaux situées sur les tranches des enjoliveurs.
Accessoires
Pour installation sur coque de bassin préfabriqué ajouter les contre-écrou, au choix selon le pas de vis de la buse.
- 3960050 : Contre-écrou G1 1/2 interne, avec joint
- 3950050 : Contre-écrou G2 interne, avec joint
- 3970050 : Contre-écrou G2 1/2 interne, avec joint
